Řešení pro průmyslovou výrobu na moři pro výrobu plášťů velkých otvorů a tlakových nádob
Popis produktu

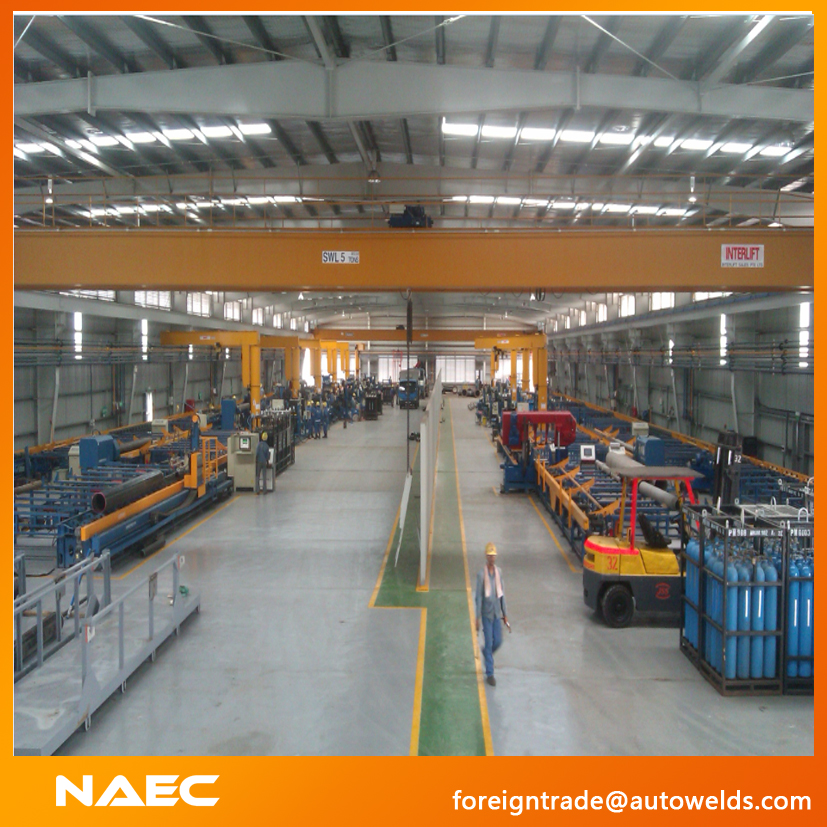

Modulární řešení pro offshore výrobu
Modulární řešení pro offshore výrobu je speciálně navrženo pro offshore plavidla FPSO, poloponorné plošiny a výrobu potrubních dílců i potrubních systémů v lodním stavitelství. Zvládá svařování plochých přírub (slip-on) i obvodových tupých svarů přírub. Tento výrobní systém byl úspěšně nasazen v projektu modulární výroby FPSO v Singapuru.
- Dosažení 80% míry automatizace výroby
- Produktivita 0,25 normohodiny/DI ve spojení se systémem řízení štíhlé výroby potrubí
- Výrazné snížení výrobních nákladů zákazníka
- Garantovaná a stabilní kvalita výroby
- Posílení celkové konkurenceschopnosti na trhu
| Typ výrobní linky | Pevná instalace v dílně |
| Vhodný průměr trubek | 2 až 24 palců |
| Vhodný materiál trubek | Uhlíková ocel / Nerezová ocel / Legovaná ocel (CS / SS / ALS) |
| Vhodná tloušťka stěny | 2-SCH60 |
| Vhodná délka trubek | 12 m |
| Rychlost řezání a úkosování | Do 5 minut pro dokončení 2 úkosů |
| Přesnost řezu | 1 mm |
| Funkce automatického měření při řezání | Zahrnuto |
| Dopravní rychlost | 2–20 m/min |
| Režim sestavování (fitting-up) | Motorizované sestavování |
| Typ svařování | Automatický kořenový průchod, výplň i krycí vrstva |
| Metody svařování | TIG / MIG / SAW k dispozici na jedné stanici |

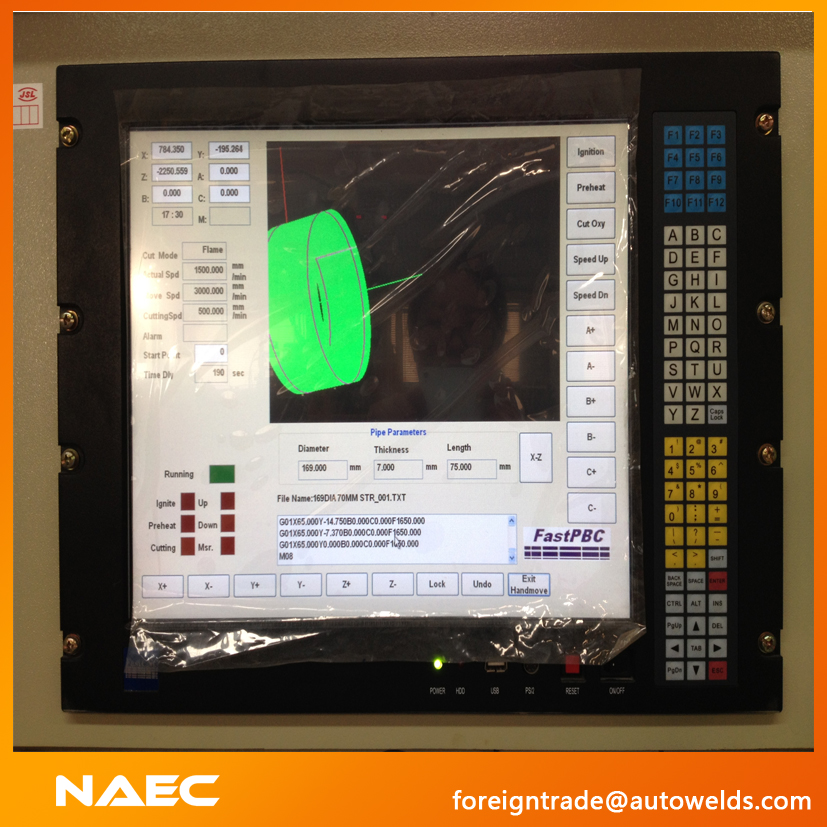

| Řídicí software | Systém řízení štíhlé výroby potrubních dílců (Pipe Spool Lean Fabrication Software Management System) |
| Průměrná produktivita | 0,25 normohodiny/DI |
| Výrobní postup | Stroje a pracoviště |
|---|---|

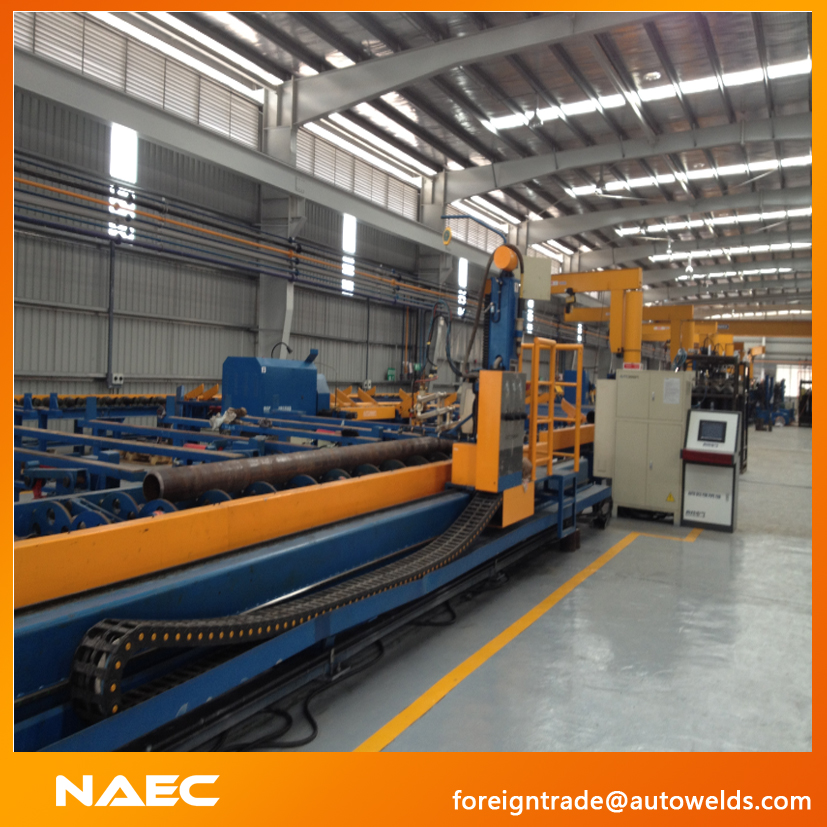

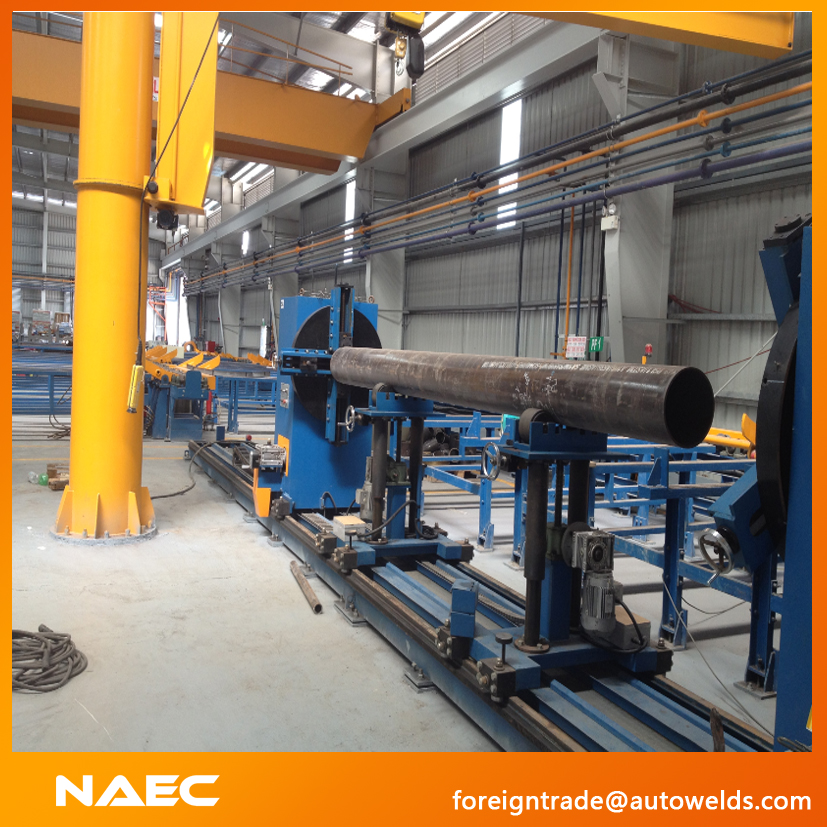

| Dělení materiálu (řezání) | Multifunkční stroj na řezání a úkosování trubek typu all-in-one 5osý plamenový / plazmový řezací stroj Pásová pila na kov |
| Úkosování hran | Multifunkční stroj na řezání a úkosování trubek Stroj pro úkosování konců trubek |

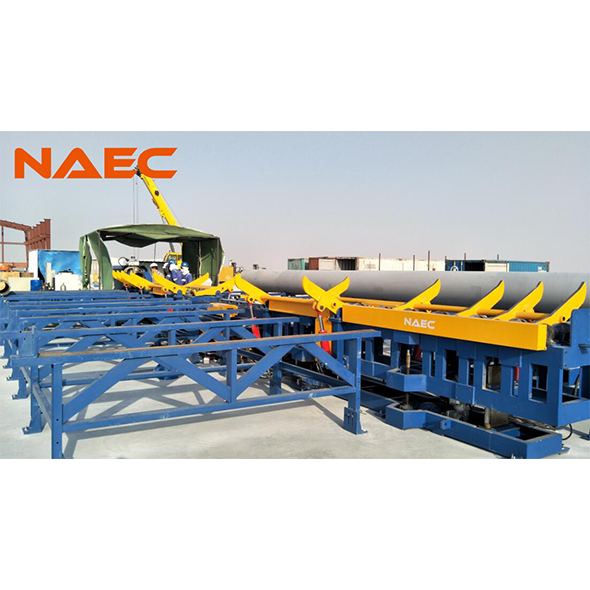

| Transport a manipulace | Dopravníkový systém |
| Skladování trubek a tvarovek | Regálový systém pro trubky a tvarovky |
| Zdvihací zařízení | Sloupový otočný jeřáb / mostový jeřáb |
| Sestavování (Fitting-up) | Multifunkční sestavovací stanice Stanice pro sestavování plochých přírub (slip-on) |
| Svařování | Automatická svařovací stanice potrubí Automatická svařovací stanice pro ploché příruby |
Q1 Dokáže tento systém zpracovat složené V-úkosy?
Ano, systém zvládá zpracování jednoduchých V-úkosů, složených V-úkosů i úkosů typu U.
Q2 Jakým způsobem je kontrolována a eliminována nesouosost spojů?
Kontrola nesouososti a zajištění špičkové kvality svaru probíhá v několika krocích: 1. Přesné dělení a úkosování připravuje optimální podmínky pro svar. 2. Přísná kontrola vyrovnání během procesu sestavování. 3. Naše automatická svařovací stanice spolehlivě toleruje odchylku 0–3 mm při zachování vysoké kvality svaru.
Q3 Jaká metoda se používá pro kořenový průchod svaru?
Běžně doporučujeme automatické svařování metodou TIG nebo RMD-MIG pro kořenové vrstvy. V případech, kdy někteří klienti metodu RMD-MIG nevyžadují, poskytujeme technickou podporu pro kvalifikaci postupu svařování (PQR) pro alternativní metody.
Q4 Jakou značku svařovacích zdrojů systém využívá?
Systém je standardně osazen prémiovými americkými svařovacími zdroji MILLER.
Q5 Jak je garantována a řízena stabilní kvalita svařování?
Kromě přísné mezioperační kontroly před svařováním disponují naše svařovací stanice 40 předprogramovanými sadami WPS (specifikace postupu svařování), ze kterých může obsluha přímo zvolit odpovídající certifikovaný režim.
Q6 Jaké typy offshore konstrukcí jsou tímto systémem podporovány?
Systém je optimalizován primárně pro modulární konstrukce FPSO, poloponorné plošiny a výrobu náročných potrubních celků v loďařském průmyslu.
